ZL30系列装载机驱动桥

产品类型： 工程机械系列驱动桥

地址：山东省肥城市康王西路257号

电话：0538-3302973   3302651   3302663   2095186   2095198

电话：2095197   2095188

售后服务电话：4006217988

配 件 部：0538－2095198   3302651

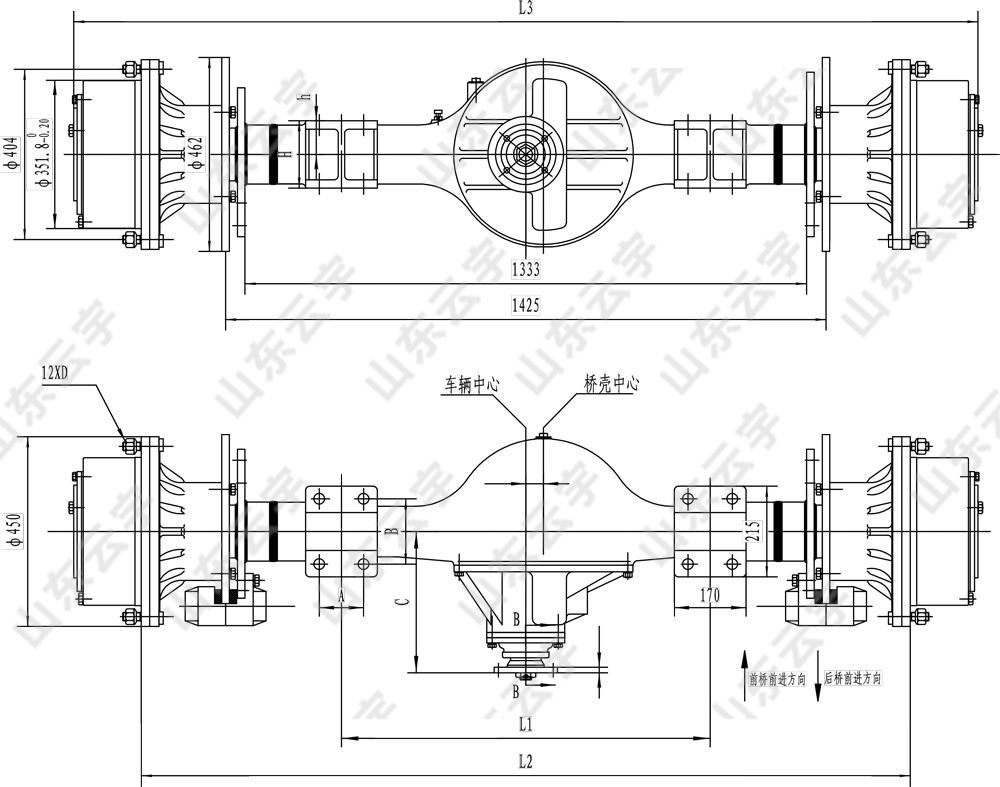

  • 主要连接尺寸
    型　号
    L1
    L2
    L3
    A
    B
    C
    D
    H
    h
    法兰
    旋向（前）
    ZL30
    875
    1825
    2146
    105
    155
    336
    M20×1.5
    150
    75
    圆法兰
    逆时针
    ZL30（1）
    875
    1825
    2146
    105
    155
    336
    M20×1.5
    150
    75
    圆法兰
    顺时针
    ZL30（2）
    865
    1825
    2146
    95
    160
    330
    M20×1.5
    175
    100
    方法兰
    逆时针
    ZL30（3）
    865
    1825
    2146
    95
    160
    330
    M22×1.5
    190
    100
    方法兰
    顺时针
    ZL30（4）
    865
    1825
    2146
    95
    160
    330
    M22×1.5
    190
    90
    方法兰
    逆时针
    ZL30（5）
    865
    1825
    2146
    95
    160
    330
    M22×1.5
    180
    90
    方法兰
    逆时针
    ZL30（6）
    960
    1825
    2146
    100/140
    160
    336
    M22×1.5
    180
    90
    方法兰
    逆时针
  • 结构特点

    ●　驱动桥采用两级减速结构。

    ●　主传动为螺旋锥齿轮，承载能力大、效率高。

    ●　轮边为行星减速结构。

    ●　主减部分装有普通锥齿轮差速器，结构简单、差速灵活。

    ●　桥壳材料为铸钢，刚性好。

    ●　制动器为钳盘制动，制动力矩大

    ●　适用于ZL30装载机和14-18压路机。

  • 技术参数
    主传动比
    轮边传动比
    总传动比
    桥　荷
    输入扭矩
    钳盘制动器
    缸数
    缸径
    制动油压
    进油孔
    制动半径
    制动力矩
    4.222
    4.8
    20.26
    18500kg
    2300N.m
    4
    75
    9.8MPa
    M12×1.25
    186
    9660n.m/只
