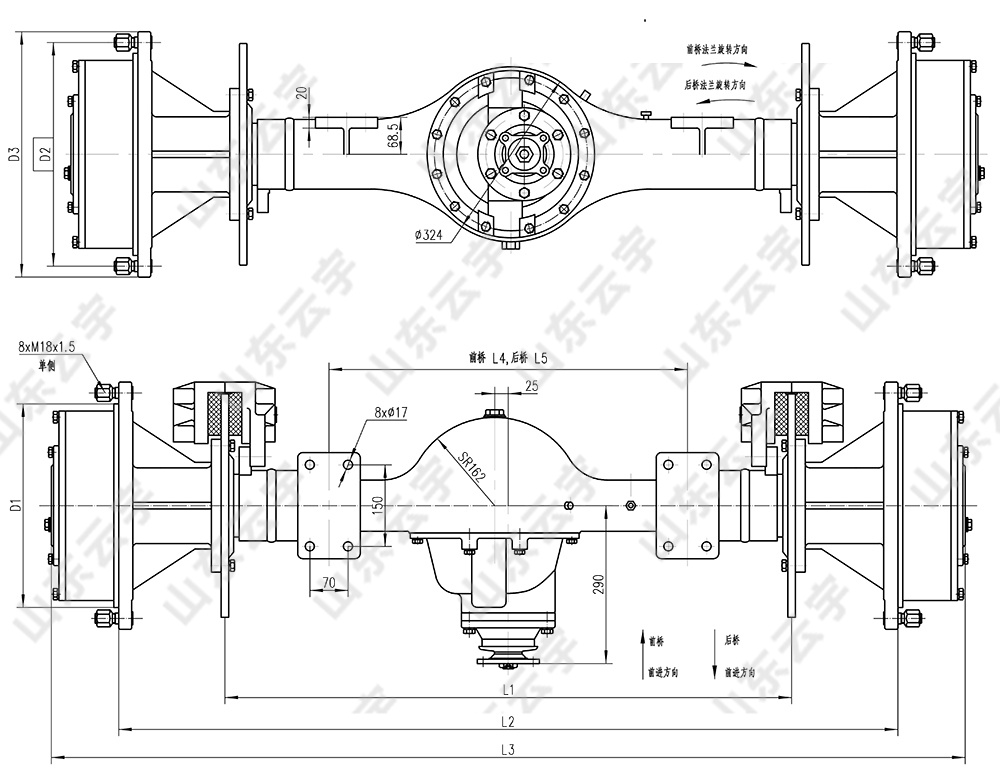

结构尺寸说明： 1. ZL16E驱动桥输入法兰的旋向与图示相反。 2. ZL16E轮辋螺母规格为M20×1.5，对边S=30，SR22,其余尺寸如图所示。 3. ZL16E驱动桥的安装盘为双盘，安装孔尺寸为973/150×65，安装盘厚度为137，其余尺寸如图所示。 |
连 接 尺 寸 | ||||
| 桥 型 桥 型 | ZL10B | ZL15F ZL15F(A) | ZL16E | ZL16D |
L1 | 1039 | 1040 | 1132 | 1040 |
L2 | 1390 | 1430 | 1482 | 1390 |
L3 | 1637 | 1677 | 1729 | 1637 |
L4 | 670 | 658 | 793 | 658 |
L5 | 670 | 720 | 793 | 720 |
D1 | ϕ340H11 | ϕ374H11 | ϕ315H11 | ϕ315H11 |
D2 | ϕ377 | ϕ414 | ϕ380 | ϕ380 |
D3 | ϕ416 | ϕ454 | ϕ420 | ϕ420 |
R1 | R157 | R167 | R162 | R162 |
R2 | R227 | R227 | R232 | R232 |
● 驱动桥采用两级减速结构。 ● 主传动为螺旋锥齿轮，承载能力大，效率高。 ● 轮边为行星减速结构。 ● 主减部分装有普通锥齿轮差速器，结构简单，差速灵活。 ● 桥壳材料为铸钢，刚性好。 ● 制动器为钳盘制动，制动力矩大。 ● 输入法兰有三种供用户选择。 |
| 桥型 参数 | ZL10B | ZL15F | ZL15F(A) | ZL16D | ZL16E | |
主传动比 | 5.833 | 5.833 | 5.833 | 5.833 | 5.833 | |
轮边传动比 | 3.23 | 3.9 | 3.23 | 4.4 | 4.4 | |
总传动比 | 18.84 | 22.75 | 18.84 | 25.665 | 25.665 | |
桥 荷 | 7500Kg | 7500Kg | 7500Kg | 7500Kg | 7500Kg | |
输入扭矩 | 785N.m | 785N.m | 785N.m | 785N.m | 785N.m | |
制动器 | 缸 数 | 2 | 2 | 2 | 2 | 2 |
缸 径 | Ф75 | Ф75 | Ф75 | Ф75 | Ф75 | |
制动油压 | 9.8MPa | 9.8MPa | 9.8MPa | 9.8MPa | 9.8MPa | |
制动半径 | R157 | R167 | R167 | R162 | R162 | |
制动力矩 | 4070N.m | 4300N.m | 4300N.m | 4300N.m | 4300N.m | |
